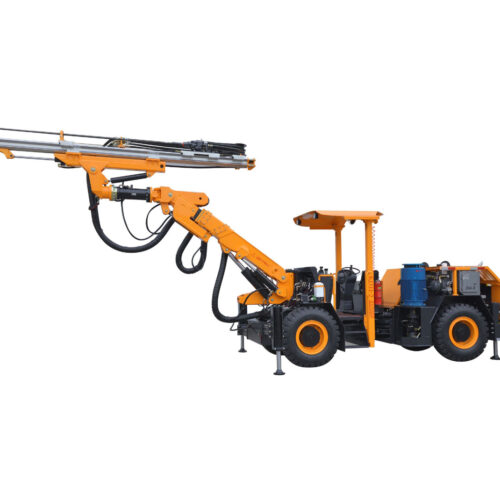

KJ311增高型全液压掘进钻车适用于12-44平方米断面的硬岩矿山掘进作业。专为大型巷道而设计，最水平高度可达7.4米，宽度可达7.6米。
• 坚固的万向钻臂具有最佳断面覆盖形状，推进梁360度翻转和自动持平便于快速方便地实现钻孔定位。钻臂同时还可用于侧向开石门和锚杆钻孔作业。
• 钻车布置确保司机视野良好。布置平衡，强劲有力的四轮驱动铰接底盘确保在狭窄巷道中能够灵活，快速，安全地行驶。
• 高频冲击凿岩机采用梯级活塞优化了冲击波传递效率，提高钻进速度, 降低钎具消耗并提高设备的完好率。
• 宽敞的作业空间和一系列自动功能有助于司机集中精力安全,快速,准确地钻进。
• 各个维修保养部位均受到良好的保护同时又易于通达维护。
KJ311增高型全液压掘进钻车主要技术参数
| 外形尺寸与重量 | |||
| 长度 | 12000mm | ||
| 宽度 | 1750mm | ||
| 高度 | 2000/3000mm | ||
| 重量 | 约12000kg | ||
| 行驶速度，水平 | 10km/h | ||
| 最大爬坡能力 | 14° | ||
| 安全防护 | |||
| 噪音水平 | <100dB(A) | ||
| 可升降安全顶棚 | 符合防滚翻防落石要求 | ||
| 钻进系统 | |||
| 凿岩机 | 1×HC50/R38 | 1×HC109/R38 | 1×HC95LM/R38 |
| 冲击功率 | 13kW | 18.8kW | 21KW |
| 冲击流量 | 105L/min | 135L/min | 100-120L/min |
| 冲击压力 | 130bar | 135bar | 180bar |
| 最大回转压力 | 150bar | 150bar | 210bar |
| 频率 | 62Hz | 47Hz | 62Hz |
| 扭矩 | 325Nm | 780Nm | 764Nm |
| 孔径 | 32-76mm | 42-102mm | Φ42-102mm |
| 推进梁翻转 | 360° | ||
| 推进梁补偿行程 | 1600mm | ||
| 钻臂 | |||
| 型号 | K35F | ||
| 形式 | 自动持平 | ||
| 钻臂伸缩 | 1750mm | ||
| 电动液压泵站 | |||
| 电动机 | 45kW/55kW/75kw三相电机 | ||
| 冲击-推进-钻臂 | 轴向变量柱塞泵 | ||
| 回转 | 齿轮泵 | ||
| 过滤精度 | 10μ | ||
| 液压油箱 | 240L | ||
| 液压冷却器 | 水冷却器 | ||
| 工作电压 | 380V | ||
| 频率 | 50Hz | ||
| 起动方式 | 星-三角 | ||
| 电缆卷盘 | 1×F440 | ||
| 卷盘容缆量 | 100m / 80m | ||
| 电缆外径 | Φ28mm / Φ32mm | ||
| 电缆规格 | 3×35+3G6+2×1.5 / 3×50+3G6+2×1.5 | ||
| 风水路系统 | |||
| 空压机 | 1×JN4 | ||
| 排量 | 0.5m3/min | ||
| 压力 | 6-8bar | ||
| 钎尾润滑装置 | 电子脉冲润滑泵 | ||
| 润滑耗气量 | 0.3m3/min | ||
| 润滑耗油量 | 180-250g/h | ||
| 水泵 | 1×CR3 / 1×CR5 | ||
| 功率 | 1.5kW / 5.5kw | ||
| 水泵排量 | 3m3/h / 6m3/h | ||
| 底盘 | |||
| 柴油机 | 康明斯QSB3.9-C80-31 60kW/2200rpm | ||
| 尾气净化 | 尾气催化器 | ||
| 传动系统 | 四轮驱动闭式行走系统 | ||
| 摆动角 | 后桥摆动±10° | ||
| 轮胎 | 11.00-20 | ||
| 转向机构 | ±40°铰接转向 | ||
| 行走制动 | 双回路液压制动器 | ||
| 驻车制动 | 减速器多盘湿式制动器 | ||
| 燃油箱 | 60L | ||

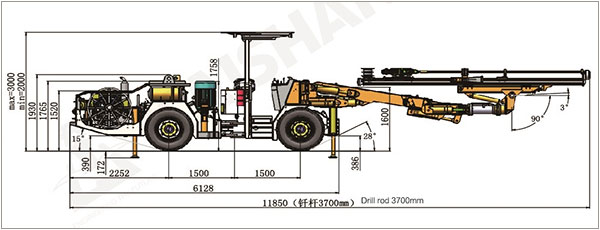

Overall Dimension (including an optional auxiliary power station)

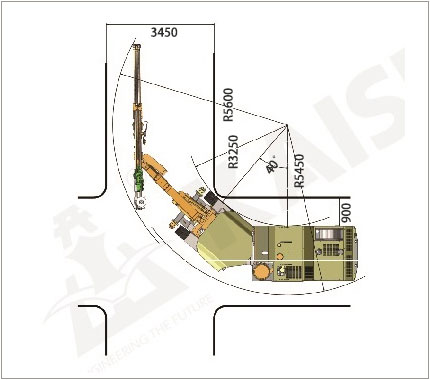

Turning Diagram

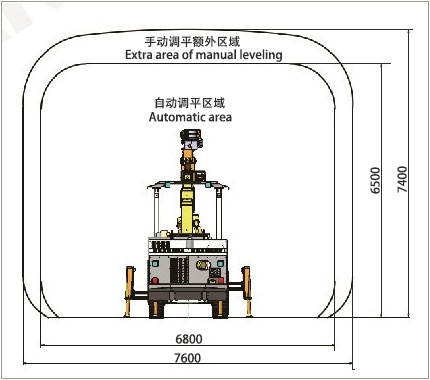

Coverage area
