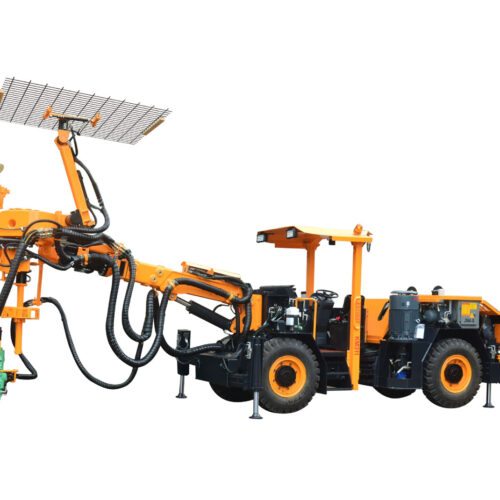

KM311型全液压锚杆钻车专为低矮巷道管缝锚杆施工设计，可通过宽2.5米高2.2米的断面，适用于在断面狂读2.5米以上，高度3米以上的巷道锚固作业。
• 功能齐全。采用双工位推进梁，配有可容10根锚杆的储杆仓，选配挂网模块，可以完成钻孔、挂网和安装锚杆等工作。
• 安全性高。操作人员处于防护顶棚保护之下作业，远离危险区域。
• 钻车布置确保司机视野良好。布置平衡，强劲有力的四轮驱动铰接底盘确保在狭窄巷道中能够灵活，快速，安全地行驶。
• 工作效率高。高频冲击凿岩机采用梯级活塞优化了冲击波传递效率，提高钻进速度, 降低钎具消耗并提高设备的完好率。
• 宽敞的作业空间和一系列自动功能有助于司机集中精力安全,快速,准确地钻进。
• 各个维修保养部位均受到良好的保护同时又易于维护保养。
KM311型全液压锚杆钻车主要技术参数
| 外形尺寸与重量 | ||
| 长度 |
10700mm |
|
| 宽度 |
1750mm |
|
| 高度 |
2000/3000 mm |
|
| 重量 |
12000 kg |
|
| 行驶速度，水平 |
10 km/h |
|
| 最大爬坡能力 |
14° |
|
| 安全防护 | ||
| 噪音水平 | <100dB(A) | |
| 可升降安全顶棚 | 符合防滚翻防落石要求 | |
| 钻进系统 | ||
| 钻孔 | 送杆 | |
| 凿岩机 | 1×HC25/R32 | 1×HC25/R32 |
| 冲击功率 | 8KW | 8KW |
| 冲击流量 | 65L/min | 65L/min |
| 冲击压力 | 150bar | 150bar |
| 最大回转压力 | 175bar | – |
| 频率 | 55-65hz | 55-65hz |
| 扭矩 | 325Nm | – |
| 孔径 | 32-51mm | – |
| 推进梁翻转 | 360° | |
| 推进梁补偿行程 | 480mm | |
| 适用巷道高度 | 锚杆长度+1500mm左右 | |
| 钻臂 | ||
| 型号 | K26F | |
| 形式 | 自动持平 | |
| 钻臂伸缩 | 1200mm | |
| 电动液压泵站 | ||
| 电动机 | 45kw三相电机 | |
| 冲击-推进-钻臂 | 轴向变量柱塞泵 | |
| 回转 | 齿轮泵 | |
| 过滤精度 | 10μ | |
| 液压油箱 | 240L | |
| 液压冷却器 | 水冷却器 | |
| 工作电压 | 380V | |
| 频率 | 50Hz | |
| 起动方式 | 星-三角 | |
| 电缆卷盘 | 1×K440 | |
| 卷盘容缆量 | 100m | |
| 电缆外径 | Φ28mm | |
| 电缆规格 | 3×25+3G6 | |
| 风水路系统 | ||
| 空压机 | 1×JN5 | |
| 排量 | 0.5m3/min | |
| 压力 | 6-8bar | |
| 钎尾润滑装置 | 电子脉冲润滑泵 | |
| 润滑耗气量 | 0.3m3/min | |
| 润滑耗油量 | 180-250g/h | |
| 水泵 | 1×CR3 | |
| 功率 | 1.5kw | |
| 水泵排量 | 3m3/h | |
| 底盘 | ||
| 柴油机 | 康明斯 QSB3.9-C80 60KW/2200rpm 或 道依茨 TD2011L04I 57.6kw/2600rpm | |
| 尾气净化 | 尾气催化器 | |
| 传动系统 | 湿式车桥四轮驱动驱动系统(闭式行走系统) | |
| 行走制动 | 湿式制动 | |
| 驻车制动 | 多盘湿式制动器 | |
| 燃油箱 | 60L | |

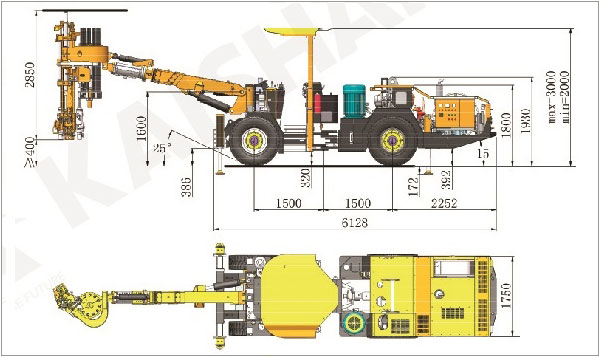

外形尺寸

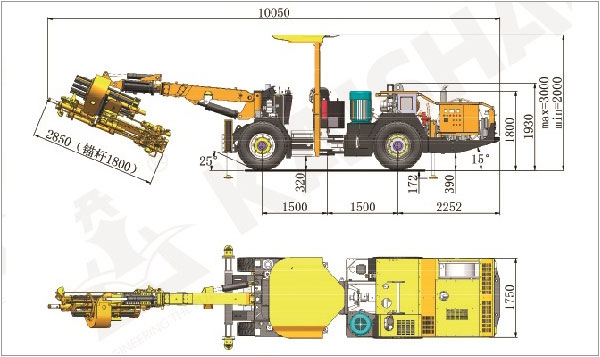

运输尺寸

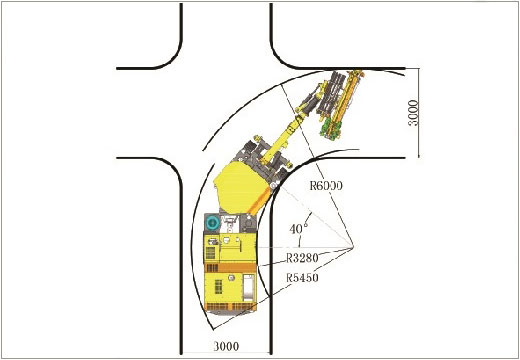

转弯半径
