冷冻式干燥机选型指南
正确地选择一台冷冻式干燥机，必须同时考虑到压缩空气的实际流量、压力、温度以及环境温度和要求的压力露点温度五大因素。冷干机处理量Qs=Qa×C1×C2，公式中Qa为压缩空气的实际流量。
冷干机原理
冷干机是根据冷冻除湿原理，将压缩空气强制通过蒸发器进行热交换而降温，使压缩空气中气态的水和油经过等压冷却，凝结成液态的水和油，并夹带尘埃，通过自动排水器排出系统外，从而获得清洁的压缩空气。
冷干机特点
制冷压缩机采用法国百福马（PERFORMER )、开山（KERRY )、谷轮（COPELAND )、法国美优乐 (MANEUROP)、海立等公司高温型全封闭及封闭制冷压缩机，运转稳定，噪声低，性能可靠，省电寿命长。
热交换器、冷凝器选用优质、高效螺纹管，传热系数高，因而体枳小，结构紧凑。简体材料可选用不锈钢或碳钢镀锌，避免对压缩空气的二次污染。
制冷控制元件均采用世界上最先进的丹麦丹佛斯（DANFOSS)，美国艾可（ALCO）、斯波兰制冷元件，性能优良，具有势力膨胀阀的节流降压功能，热气旁通阀的能量调节功能，油分离器冷冻油的油分保护功能，冷媒高低压保护等功能。
气液分离采用旋风分离与不锈钢丝网捕雾有机结合的气液分离器，具有气液分离效果彻底，避免水份的二次蒸发，确保冷干机的千燥效果的重要作用。它比旋风分离器好得多，同时又比过滤气液分离器使用成本低，具有较高的性能价格比。
设计结构设计合理，便于维护保养，箱式外形，美观大方。
无基础安装。
实时显示运行参数。
举例：
冷干机入口空气压力为0.7MPa，冷干机入口空气温度 为40°C，环境温度为40°C，压缩空气的实际流量Qa为 10Nm3/min,要求压力露点+ 20°C，则：冷干机处量Qs=Qa×C1×C2，査表一、表二，C1=0.80，C2=1.22，得Qs=9.76，应选择KSAD-10SF规格最合适。
露点换算表
表一压缩空气压力及温度修正系数（C1）
| 入口温度 | 进气压力（Mpa） | ||||||
| 0.4 | 0.5 | 0.6 | 0.7 | 0.8 | 0.9 | 1.0 | |
| 25 | 0.49 | 0.43 | 0.40 | 0.37 | 0.35 | 0.33 | 0.32 |
| 30 | 0.57 | 0.52 | 0.46 | 0.42 | 0.40 | 0.37 | 0.36 |
| 35 | 0.84 | 0.77 | 0.71 | 0.65 | 0.62 | 0.59 | 0.57 |
| 40 | 0.99 | 0.91 | 0.85 | 0.80 | 0.77 | 0.74 | 0.72 |
| 45 | 1.20 | 1.11 | 1.05 | 1.00 | 0.97 | 0.94 | 0.92 |
| 50 | 1.37 | 1.30 | 1.24 | 1.18 | 1.14 | 1.10 | 1.07 |
表二环境温度与压力露点修正系数（C2）
| 环境温度（°C） | 压力露点 | |
| 2°C | 10°C | |
| 25 | 0.65 | 0.34 |
| 30 | 0.78 | 0.46 |
| 35 | 1.00 | 0.66 |
| 40 | 1.22 | 0.86 |
大气露点——水份含量关系表
| 露点（°C） | 水分含量（g/m） | 露点（°C） | 水分含量（g/m） | 露点（°C） | 水分含量（g/m） | 露点（°C） | 水分含量（g/m） |
| 14 | 12.07 | -5 | 3.407 | -24 | 0.7678 | ||
| 13 | 11.35 | -6 | 3.169 | -25 | 0.7074 | -43 | 0.1298 |
| 12 | 10.66 | -7 | 2.946 | -26 | 0.6463 | -44 | 0.1172 |
| 11 | 10.01 | -8 | 2.737 | -27 | 0.5922 | -45 | 0.1055 |
| 10 | 9.309 | -9 | 2.541 | -28 | 0.5422 | -46 | 0.9501 |
| 9 | 8.819 | -10 | 2.358 | -29 | 0.4960 | -47 | 0.08544 |
| 8 | 8.270 | -11 | 2.186 | -30 | 0.4534 | -48 | 0.07675 |
| 7 | 7.750 | -12 | 2.206 | -31 | 0.4141 | -49 | 0.06886 |
| 6 | 7.260 | -13 | 1.876 | -32 | 0.3779 | -50 | 0.06171 |
| 5 | 6.797 | -14 | 1.736 | -33 | 0.3445 | -51.1 | 0.054 |
| 4 | 6.360 | -15 | 1.605 | -34 | 0.3138 | -53.9 | 0.040 |
| 3 | 5.947 | -16 | 1.483 | -35 | 0.2856 | -56.7 | 0.029 |
| 2 | 5.559 | -17 | 1.369 | -36 | 0.2597 | -59.4 | 0.021 |
| 1 | 5.192 | -18 | 1.261 | -37 | 0.2359 | -62.2 | 0.014 |
| 0 | 4.847 | -19 | 1.165 | -38 | 0.2141 | -65.0 | 0.011 |
| -1 | 4.523 | -20 | 1.074 | -39 | 0.1940 | -67.8 | 0.008 |
| -2 | 4.217 | -21 | 0.9884 | -40 | 0.1757 | -70.6 | 0.005 |
| -3 | 3.930 | -22 | 0.9093 | -41 | 0.1590 | -73.3 | 0.003 |
| -4 | 3.660 | -23 | 0.8359 | -42 | 0.1438 |
冷冻式压缩空气干燥机
|
| 1. 换热器 2. 蒸发器 3. 气液分离器 4. 自动排水器 5. 冷媒压缩机 6. 汽化器 7. 热力膨胀阀 8. 视镜 9. 干燥过滤器 10. 冷凝器（水冷） 11. 热气旁通阀 12. 油分 13. 冷凝器（风冷） 14. 制冷器（水冷） 15. 预冷器（风冷） |

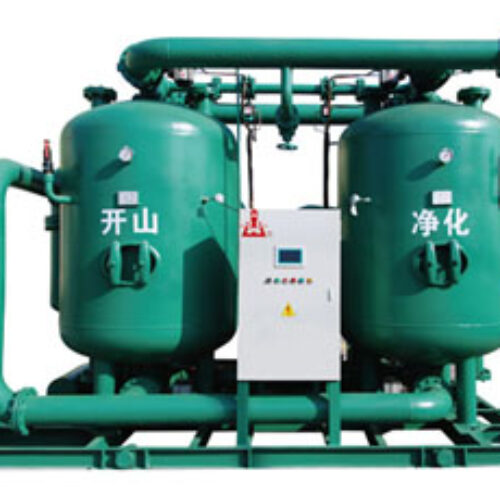

微热再生吸附式干燥产品简介
本系列产品集有热再生和无热再生的优点，对再生气采用微加热的形式，从而减少再生耗气量，达到节能的。它避免了无热再生干燥机切换时间短，再生空气损耗量大的缺点，同时也避免了有热再生空气干燥机电能损耗大的缺点。该干燥机具有切换时间合理，再生气耗量小，是目前化工行业最经济的节能型吸附式干燥机，被广泛应用于冶金、电力、电子、食品、化工、石油、医药、轻纺、烟草、仪表、自动控制等行业。
微热再生吸附式干燥工况条件与技术指标
设计压力露点：标准型-20°C (可提供-40°C，-7°C产品）
进气温度：20~45°C
工作压力：0.6~1.0Mpa
干燥剂：标准型活性氧化铝，低露点产品活性氧化铝和5A分子筛组合
工作方式：两吸附筒交替连续工作
控制方式：微机程序控制
进气含油量：≤0.1 PPM
压力损耗：在进口压力的3%
再生气量：≤6~8%
再生方式：微热再生
加热器电压：1~8Nm3/min, 220V 10Nm3/min及以上为380V
周期：1~20Nm3/min，120分钟；25-50Nm3/min， 240分钟。
60〜100Nm3/min， 360分钟；100Nm3/min，480分钟。
安装方式：无基础安装
|
气动蝶阀 |
气控截止阀 |
电磁阀组 |
微热再生吸附式干燥机参数
| 项目 | 空气处理量 | 加热器功率 | 干燥剂重量 | 空气接 | 设备净重 | 长 | 宽 | 高 |
| 型号 | (Nm3/min) | (KW) | (kg) | 管□径 | (KG) | (mm) | (mm) | (mm) |
| KSAD-1MXF | 1.2 | 0.5 | 26 | RC1 " | 202 | 988 | 450 | 1079 |
| KSAD-2MXF | 2.5 | 1 | 50 | RC1 " | 258 | 988 | 450 | 1552 |
| KSAD-3MXF | 3.6 | 1.2 | 75 | RC1 " | 341 | 1096 | 460 | 1470 |
| KSAD-4.5MXF | 4.8 | 1.5 | 100 | RC1-J " | 447 | 1146 | 460 | 1821 |
| KSAD-6MXF | 6.8 | 2.1 | 136 | RC1 + " | 636 | 1275 | 405 | 1816 |
| KSAD-8MXF | 8.5 | 3 | 184 | RC2 ” | 682 | 1275 | 405 | 2266 |
| KSAD-10MXF | 12.8 | 4 | 254 | RC2 ” | 800 | 1427 | 463 | 2300 |
| KSAD-15MXF | 16 | 5 | 310 | DN65 | 983 | 1616 | 498 | 2362 |
| KSAD-20MXF | 22 | 6 | 492 | DN65 | 1271 | 1866 | 598 | 2400 |
| KSAD-25MXF | 26.8 | 8 | 576 | DN80 | 1371 | 1866 | 598 | 2703 |
| KSAD-30MXF | 32 | 10 | 705 | DN80 | 1550 | 1962 | 658 | 2757 |
| KSAD-40MXF | 43.5 | 12 | 1008 | DN100 | 2002 | 2166 | 762 | 2819 |
| KSAD-50MXF | 53 | 15 | 1171 | DN100 | 2393 | 2236 | 822 | 2930 |
| KSAD-60MXF | 67 | 18 | 1718 | DN125 | 3243 | 2620 | 1288 | 2846 |
| KSAD-80MXF | 90 | 27 | 1940 | DN125 | 3698 | 2960 | 1440 | 2914 |
| KSAD-100MXF | 110 | 36 | 2370 | DN150 | 4926 | 3124 | 1600 | 3108 |
| KSAD-120MXF | 130 | 42 | 2848 | DN150 | 5694 | 3420 | 1725 | 3162 |
| KSAD-150MXF | 160 | 54 | 3374 | DN200 | 6759 | 3824 | 1920 | 3396 |
| KSAD-200MXF | 210 | 72 | 4580 | DN200 | 8638 | 4224 | 1970 | 3533 |
| KSAD-250MXF | 260 | 100 | 5920 | DN250 | 10960 | 4324 | 2060 | 3692 |
| KSAD-300MXF | 310 | 120 | 6780 | DN250 | 11843 | 4824 | 2335 | 3819 |
注：上述参数压力技术标准0.7Mpa
如工作压力小于0.6Mpa或大于1Mpa的产品技术资料请向开山公司索取
微热再生吸附式干燥流程图
 | As B | 吸附干燥筒 |
| 1、 2、 3、 4 | 气动阀门 | |
| 5、6、9、10 | 扩散器 | |
| 7、8 | 压力表 | |
| 11、12、13、14 | 止回阀 | |
| 15、17 | 调节阀 | |
| 16 | 限流孔板 | |
| 18 | 气源调节器 | |
| 19 | 电磁阀组 | |
| 20 | 程序控制箱 | |
| 21 | 排气消音器 | |
| 22 | 电加热器 |
无热再生吸附式干燥机产品特点
具有稳定一致的出气压力和露点
A、合理的简体设计，保证了压缩空气与干燥剂的接触时间，满足成品气的露点要求。
B、30%的干燥剂余量，用于补偿干燥剂的自然老化，确保干燥。
C、大型扩散器，确保气流均匀通过干燥剂层，消除沟流现象。
再生气量损耗小于14%
A、卓越的机筒设计，保存95%吸收热量，储存的热量用于增加再生阶段的再生气温度，提高设备的解吸能力，使得再生更彻底。
B、干燥和再生采用反问对流方案，湿空气流过干的吸附剂时效最佳。
C、可根据干燥机的运行负载要求调节再生气用量。
干燥剂使用寿命长
A、合适的机筒尺寸，使气体通过干燥剂层的流速时间保持最佳状态，充分发挥干燥剂的性能。
B、合理的系统配置，在气体进入机筒前，经高效除油处理即时消除气流中内含油份与重污染物，避免干燥剂层受污染。
设备采用了新颖的气动阀和先进可靠的微机程序控制器，具有自动计时、自动切换工作的特点，工作稳定可靠。
科学合理的切换时间设计保证出口气压稳定无波动。
工况条件与技术指标
进气温度：20~45°C
进气含油量：≤0.1 PPM
工作压力：0.6~1.0Mpa
设计压力露点：标准型-20°C (可提供-40°C，-7°C产品）
再生气量：≤14%
干燥剂：标准型活性氧化铝，低露点产品活性氧化铝和5A分子筛组合
再生方式：无热再生
工作方式：两吸附筒交替连续工作
周期：T=10分钟
控制方式：微电脑自动控制
安装方式：无基础安装
|
气动蝶阀 |
气控截止阀 |
电磁阀组 |
无热再生吸附式干燥机参数
| 项目 型号 | 空气处理量 (Nm3/min) | 干燥剂重量 (kg) | 空气接 管口径 | 设备净重 (KG) | 长 (mm | 宽 (mm) | 高 (mm | ||
| KSAD-1WXF | 1.2 | 26 | G1 •• | 179 | 988 | 450 | 1071 | ||
| KSAD-2WXF | 2.5 | 50 | G1 •’ | 235 | 988 | 450 | 1554 | ||
| KSAD-3WXF | 3.6 | 75 | G1 " | 292 | 1096 | 460 | 1466 | ||
| KSAD-4.5WXF | 4.8 | 100 | G1+" | 410 | 1146 | 460 | 1820 | ||
| KSAD-6WXF | 6.8 | 136 | G1 士" | 518 | 1275 | 405 | 1816 | ||
| KSAD-8WXF | 8.5 | 184 | G2 " | 617 | 1275 | 405 | 2266 | ||
| KSAD-10WXF | 12.8 | 254 | G2 " | 767 | 1427 | 463 | 2296 | ||
| KSAD-15WXF | 16 | 310 | DN65 | 749 | 1616 | 498 | 2365 | ||
| KSAD-20WXF | 22 | 492 | DN65 | 1100 | 1866 | 598 | 2400 | ||
| KSAD-25WXF | 26.8 | 576 | DN80 | 1246 | 1866 | 598 | 2703 | ||
| KSAD-30WXF | 32 | 705 | DN80 | 1445 | 1966 | 658 | 2747 | ||
| KSAD-40WXF | 43.5 | 1008 | DN100 | 1967 | 2166 | 762 | 2819 | ||
| KSAD-50WXF | 53 | 1171 | DN100 | 2309 | 2252 | 822 | 2947 | ||
| KSAD-60WXF | 67 | 1334 | DN125 | 2620 | 2418 | 924 | 2827 | ||
| KSAD-80WXF | 90 | 1834 | DN125 | 3417 | 2720 | 1040 | 3148 | ||
| KSAD-100WXF | 110 | 2370 | DN150 | 4573 | 3060 | 1200 | 3179 | ||
| KSAD-120WXF | 130 | 2786 | DN150 | 4923 | 3120 | 1360 | 3378 | ||
| KSAD-150WXF | 160 | 3374 | DN200 | 6497 | 3620 | 1360 | 3359 | ||
| KSAD-200WXF | 210 | 4580 | DN200 | 7714 | 4024 | 1660 | 3490 | ||
| KSAD-250WXF | 260 | 5280 | DN250 | 8600 | 4324 | 2660 | 3472 | ||
| KSAD-300WXF | 310 | 6340 | DN250 | 8896 | 4824 | 2335 | 3699 | ||
