冲击器

高风压潜孔冲击器

采用了当代最新凿岩理论设计冲击器内部结构尺寸，使冲击器获得最理想的能量传递，因此，冲击器凿岩速度快，耗风量低。采用了最优质的原材料和最先进的加工工艺，因此，冲击器性能稳定、寿命长。采用了最简单可靠并且拆装容易的内部结构，因此，冲击器故障低，维修方便。前接头采用了多头螺纹和外缸联接，因此，冲击器拆卸钻头容易。冲击器虽然独具设计，但前后接头可与市场常规的钻杆和钻头相匹配。

结构图

中低风压潜孔冲击器

低风压冲击器是一种有阀低风压冲击器，属于单活塞，阀板，中心排气结构的冲击器，压以缩空气为动力。为防止粉尘，可在压缩空气中加入少量的高压水，进行湿式凿岩。
特点：
1.单次冲击能大，破碎岩石的能耗低。
2.活塞和钻头重量接近，有效作用时间长。有利于提高破碎岩石效率和延长钻具的寿命。
3.中心排气有效的减少了岩石的重复破碎。
4.有带逆止阀，可以在水中作业。
冲击器广泛应用于能源，交通，冶金，建材等行业。

结构图

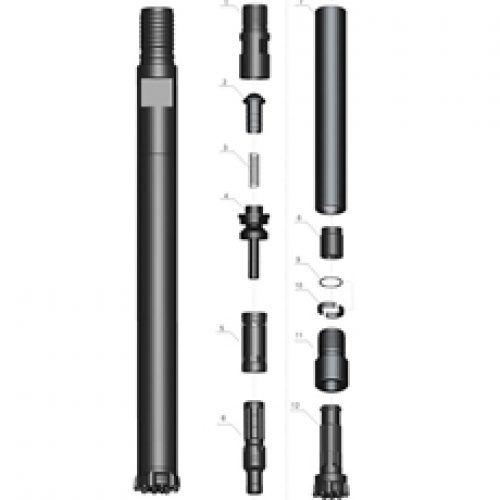

• 低风压冲击器部件结构
• 低风压冲击器参数

	零部件名称
	1	后接头
	2	顶头
	3	逆止阀
	4	弹簧
	5	垫圈
	6	胶圈
	7	阀盖
	8	导向管
	9	阀片
	10	阀座
	11	气缸
	12	活塞
	13	外套管
	14	衬套
	15	横肖
	16	前接头
	17	钻头

型号	长度(mm)	重量(Kg)	直径(mm)	花键	钻孔直径(mm)	后接头螺纹	气压(Mpa)
70	792	12	65	CIR70	76	T42×10×1.5	0.5-0.7
90	795	20	80	CIR90	90-100	T42×10×1.5	0.7-1.3
930	869	22	80	CIR90	90-100	T42×10×1.5	0.7-1.5
110	839	32	95	CIR110	110-130	API 2 3/8Reg	0.7-1.5
150	908	69	137	CIR150	150-178	T75×10×2.5	0.7-1.5
